夾層搭建作為建筑工程領域的一個邊緣板塊，傳統做法一直痛點不少，比如濕作業多、人工工作量大、施工工藝復雜等。而隨著時代的變化，當下的建筑市場中人工成本越來越高，工序復雜、工期長、加工量大都必然導致人工成本急劇上升。因此當前夾層搭建場景中，對新型產品、裝配化施工方式都提出了全新的應用需求，我們就順著探索創新工藝的視角，看看應該如何解決夾層搭建的五大痛點。
創新工藝搭建Loft,現場無濕作業
1.傳統做法現場切割焊接的加工量很大
傳統方案通常采用鋼材搭設承重鋼架，通過把6米模數的型材切割加工，然后再拼接滿焊的方式搭設，因此切割和焊接的節點非常多。

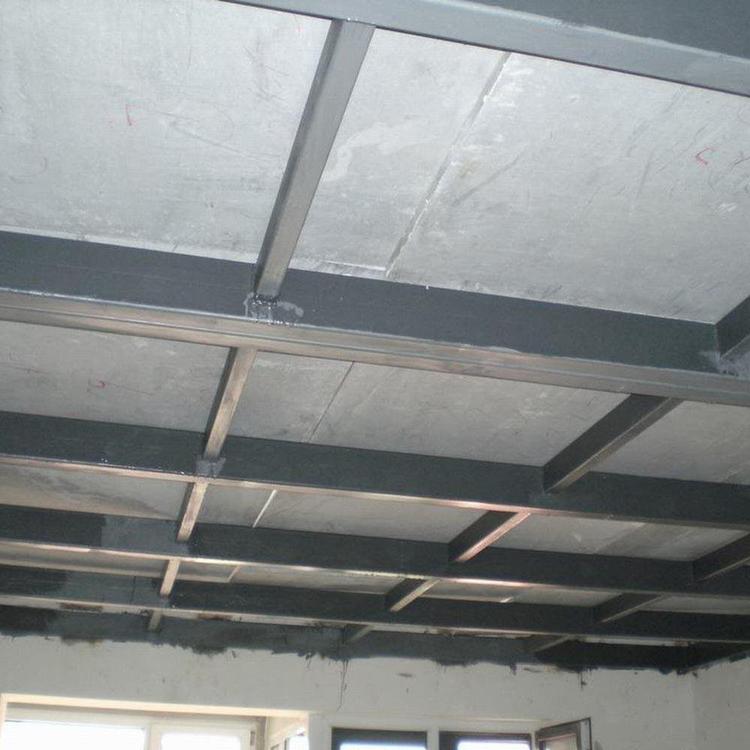

傳統鋼構loft做法，滿焊搭設，焊接切割麻煩
但是公寓的房間開間一般都在4米跨度內，有沒有辦法采用一種梁板合一的材料可以替代鋼梁，直接橫跨4米的方向來受力呢？其實只需要把鋼板設計成合理的受力結構形式就可以做到。
比如這款TD-LOFT結構樓板，它采用2.5mm的高強鋼板通過特殊設備壓制成科學的結構板型，板和板拼接形成了一個個的工字鋼，承載可達500kg/㎡，形成梁板合一，替換了所有的鋼梁來直接受力。板材在工廠定制加工好到現場就不再需要任何切割、焊接的工作，大大減少了現場的加工量！

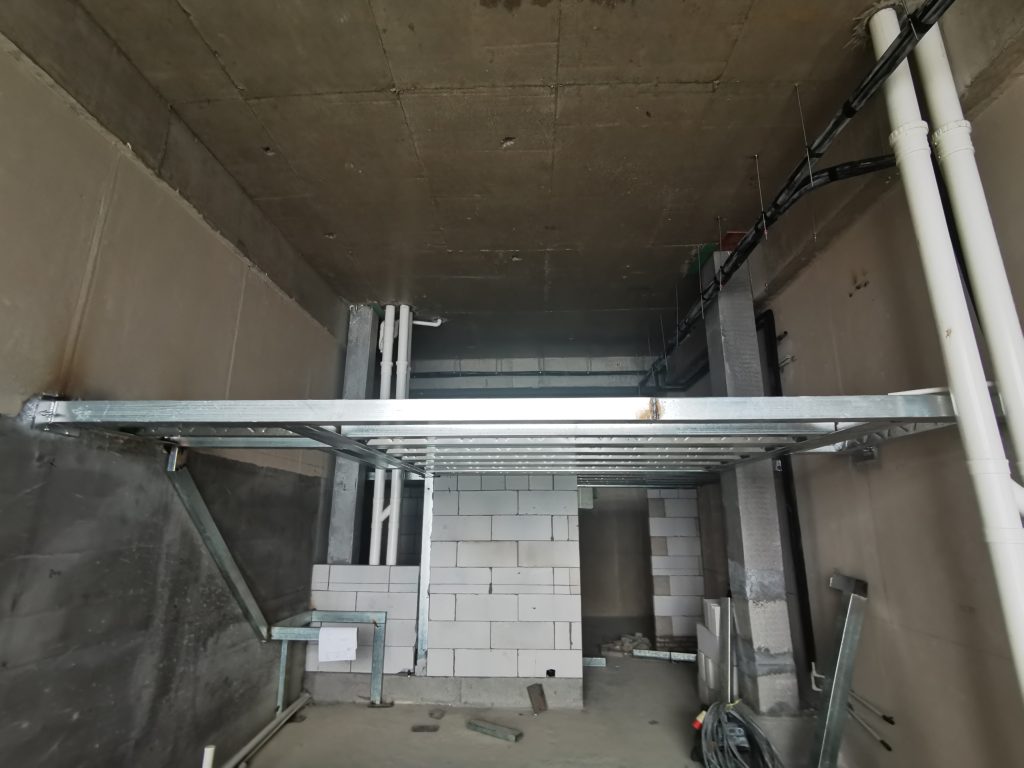

TD-loft做法，定制加工，板梁一體化搭設
2.傳統做法夾層完成厚度太厚，影響層高空間
傳統方案通常采用鋼材搭設承重鋼架（如圖，附上水泥纖維板的圖），通過把6米模數的型材切割加工，然后再拼接滿焊的方式搭設，因此切割和焊接的節點非常多。
傳統鋼構loft做法，滿焊搭設，焊接切割麻煩
但是公寓的房間開間一般都在4米跨度內，有沒有辦法采用一種梁板合一的材料可以替代鋼梁，直接橫跨4米的方向來受力呢？其實只需要把鋼板設計成合理的受力結構形式就可以做到。比如這款TD-LOFT結構樓板，它采用2.5mm的高強鋼板通過特殊設備壓制成科學的結構板型，板和板拼接形成了一個個的工字鋼，承載可達500kg/㎡，形成梁板合一，替換了所有的鋼梁來直接受力。板材在工廠定制加工好到現場就不再需要任何切割、焊接的工作，大大減少了現場的加工量。
但是公寓的房間開間一般都在4米跨度內，有沒有辦法采用一種梁板合一的材料可以替代鋼梁，直接橫跨4米的方向來受力呢？其實只需要把鋼板設計成合理的受力結構形式就可以做到。比如這款TD-LOFT結構樓板，它采用2.5mm的高強鋼板通過特殊設備壓制成科學的結構板型，板和板拼接形成了一個個的工字鋼，承載可達500kg/㎡，形成梁板合一，替換了所有的鋼梁來直接受力。板材在工廠定制加工好到現場就不再需要任何切割、焊接的工作，大大減少了現場的加工量。
TD-loft做法，定制加工，板梁一體化搭設
3.傳統做法完成厚度過大影響層高空間
搭建夾層樓板對于垂直空間的分割是至關重要的因素，現在普遍公寓的層高在4.8米以內，夾層太厚就會讓空間非常壓抑。而傳統做法完成厚度大的原因，主要就是因為鋼梁的截面高度太大，或者機電管線在吊頂中占用了一定的高度空間。

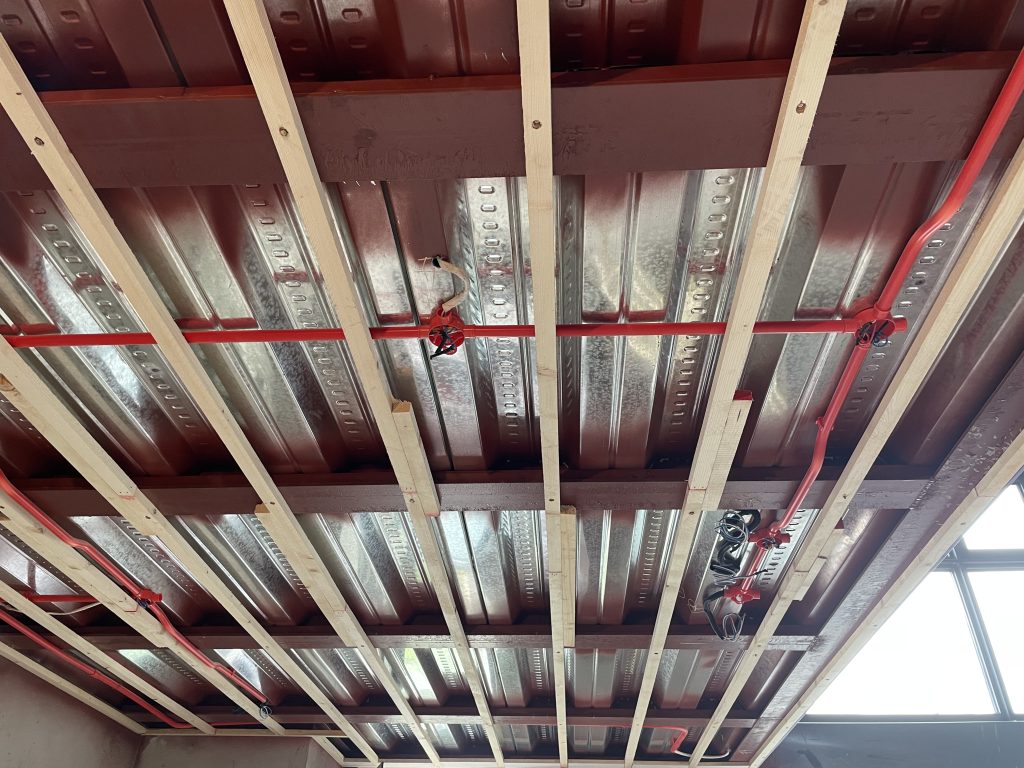

傳統做法鋼梁過大，鋪設管線后還需做吊頂
而TD板將隔一定間距設置的鋼梁離散成密拼的樓板，只需要9.1cm的厚度即可以滿足要求，而要是采用鋼梁，截面高度則至少需要15cm。同時它巧妙的利用了板內的空腔，在垂直板的方向，提前預開了可以供機電管線貫穿的槽孔，在順著板的方向，又可以直達空腔任意位置，從而把燈具、線盒都可以藏在夾層內部。吊頂也不再需要做主次龍骨，直接可以釘掛在結構板的底部，省材料、省人工又省空間。
而TD板將隔一定間距設置的鋼梁離散成密拼的樓板，只需要9.1cm的厚度即可以滿足要求，而要是采用鋼梁，截面高度則至少需要15cm。同時它巧妙的利用了板內的空腔，在垂直板的方向，提前預開了可以供機電管線貫穿的槽孔，在順著板的方向，又可以直達空腔任意位置，從而把燈具、線盒都可以藏在夾層內部。吊頂也不再需要做主次龍骨，直接可以釘掛在結構板的底部，省材料、省人工又省空間。

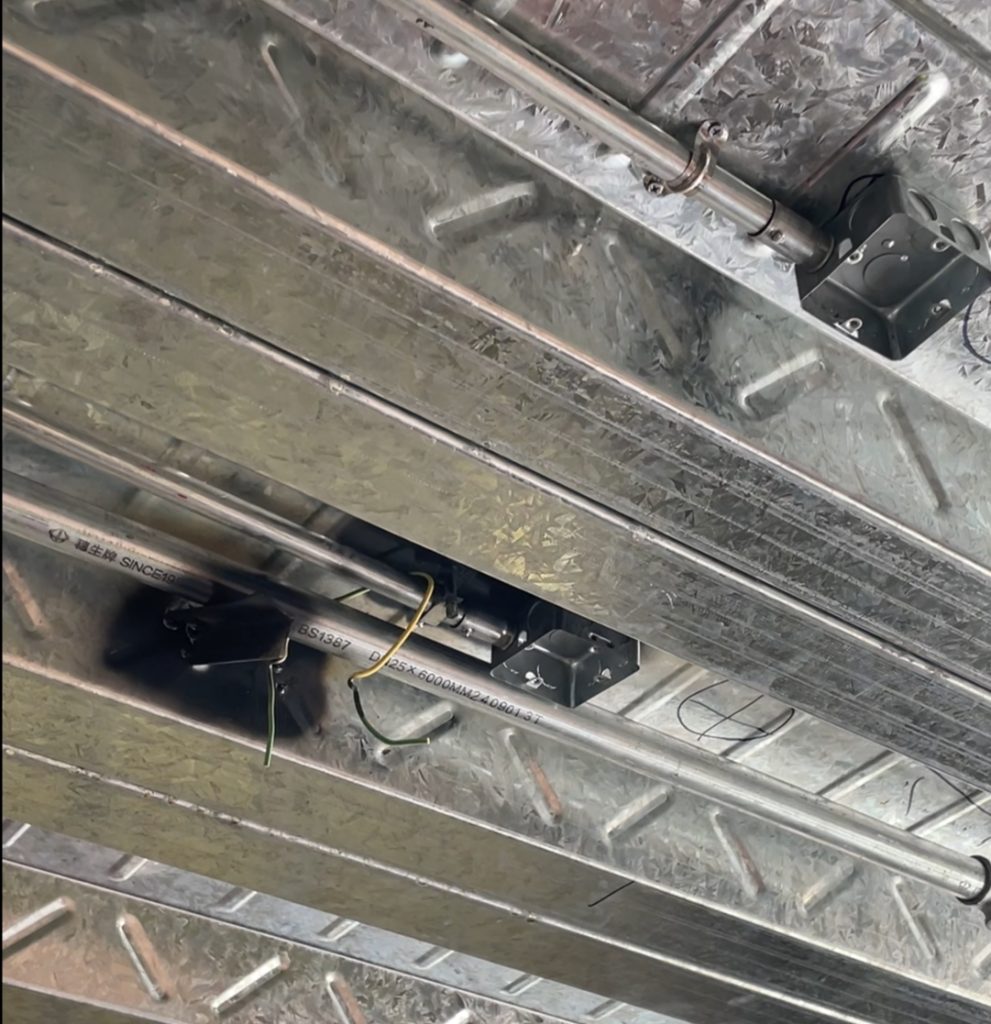

TD板利用板內空腔布置機電管線，可隱藏?zé)艟摺⒕€盒

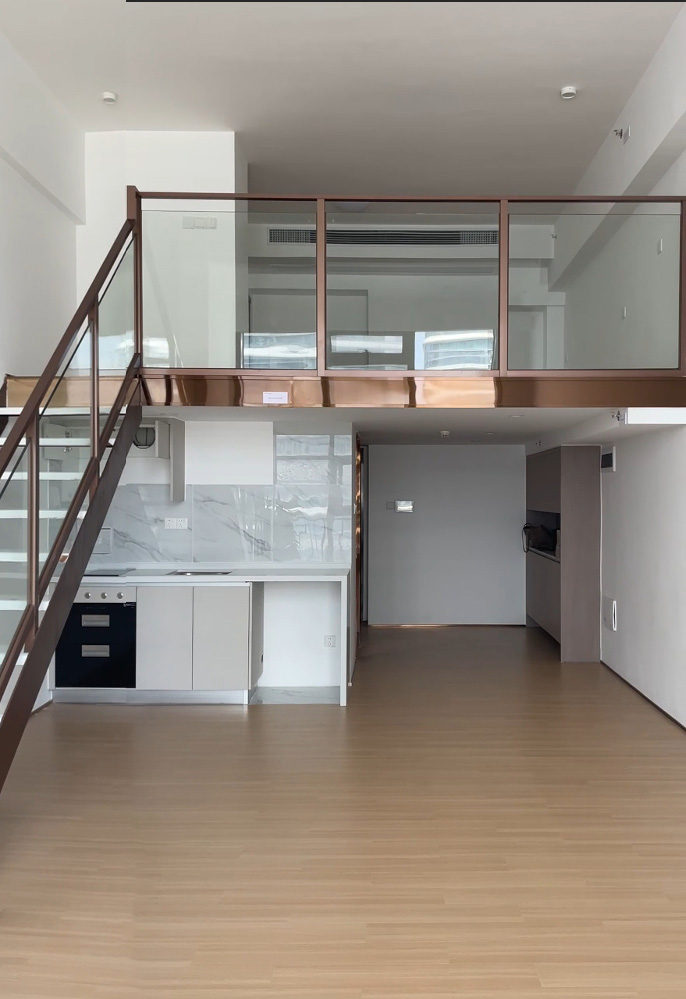

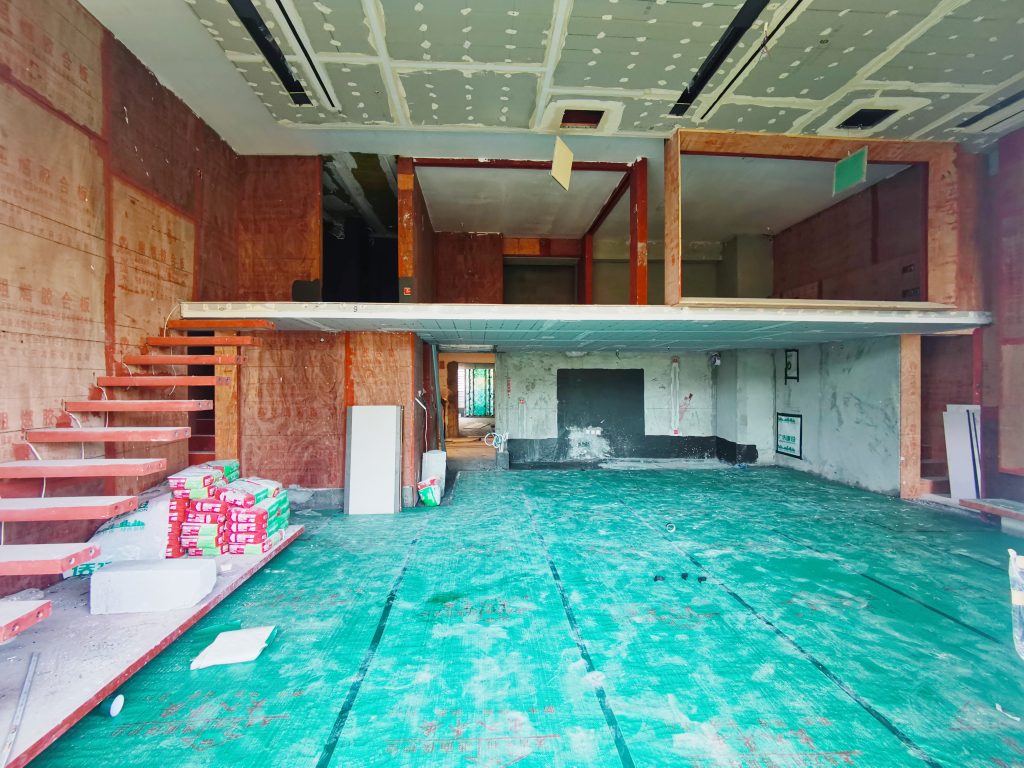

TD-loft超薄樓板完工效果，吊頂可直接釘掛在板底，節省層高
4.夾層在竣備后實施搭建運輸受限
主體竣備時公區的裝修、外立面的幕墻玻璃等全部都已經處于完工狀態，這時垂直運輸基本就只能通過室內電梯，而TD-LOFT結構板長的達到4米，電梯進不去怎么辦？其實也好解決，板的寬度只有40cm，我們只需要在端部加上一個吊裝孔，找一些垂直貫通的煙道、管井，通過垂直吊運的方式，就可以送到每一個樓層，還不占用電梯運能。其次傳統方案存在濕作業，需要倒運大量水泥沙石，對公區的裝修污染破壞都很大，而TD-LOFT是純干法工藝，避免了現場已完工的裝修面被破壞的問題。

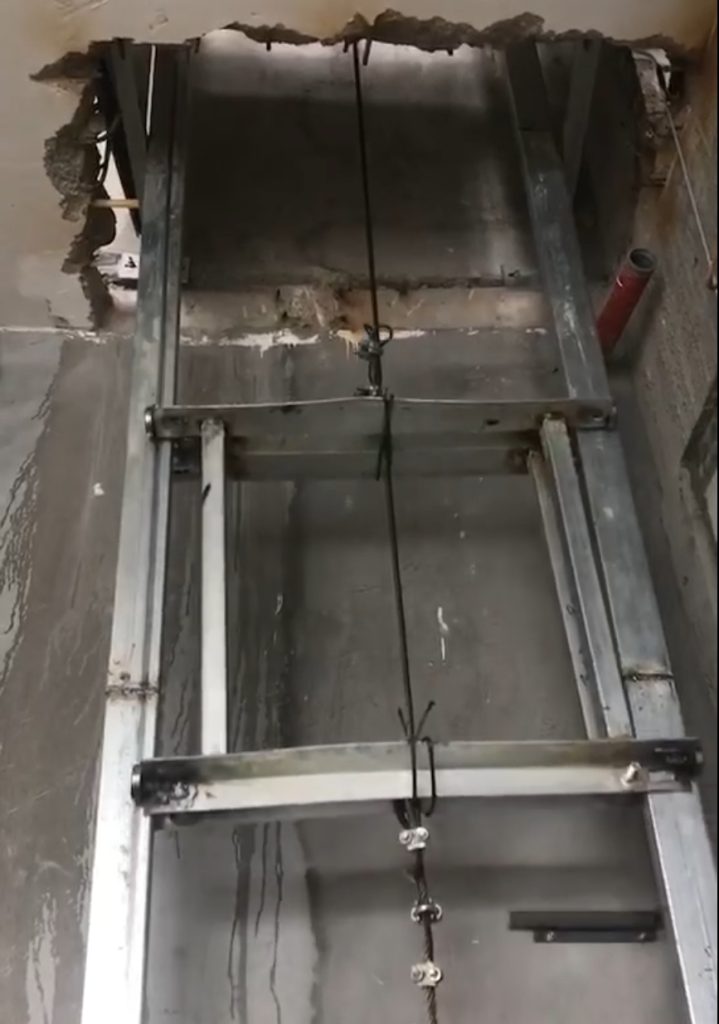

竣備后可通過垂直煙道進行板材運輸
板材垂直運輸
5.傳統做法夾層荷載重維護成本高
傳統做法由于需要澆筑混凝土樓板，夾層自重一般都超過200kg/㎡，而主體預留的荷載通常沒有這么大余量，因此要盡量避免有厚重濕作業的做法。

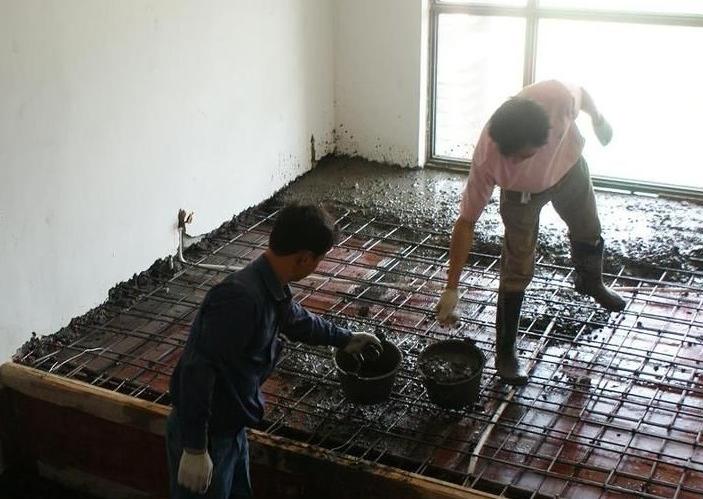

傳統做法需澆筑混凝土樓板，夾層自重過大
TD-LOFT結構板自重僅75kg/㎡內，對主體負荷更小。如果發生大地震，由于自重越輕地震力越小，也能保證主體結構的安全。同時傳統方案的焊接節點多耐腐蝕性差，板材很多采用的是易碎的水泥基類材料，時間長了鋼梁節點會發生腐蝕，留下安全隱患。TD-LOFT結構板采用雙面275g高鍍鋅鋼，可在無任何維護情況下使用50年以上，再次體現了新型材料的安全和成本優勢。
TD-LOFT結構板自重僅75kg/㎡內，對主體負荷更小。如果發生大地震，由于自重越輕地震力越小，也能保證主體結構的安全。同時傳統方案的焊接節點多耐腐蝕性差，板材很多采用的是易碎的水泥基類材料，時間長了鋼梁節點會發生腐蝕，留下安全隱患。TD-LOFT結構板采用雙面275g高鍍鋅鋼，可在無任何維護情況下使用50年以上，再次體現了新型材料的安全和成本優勢。

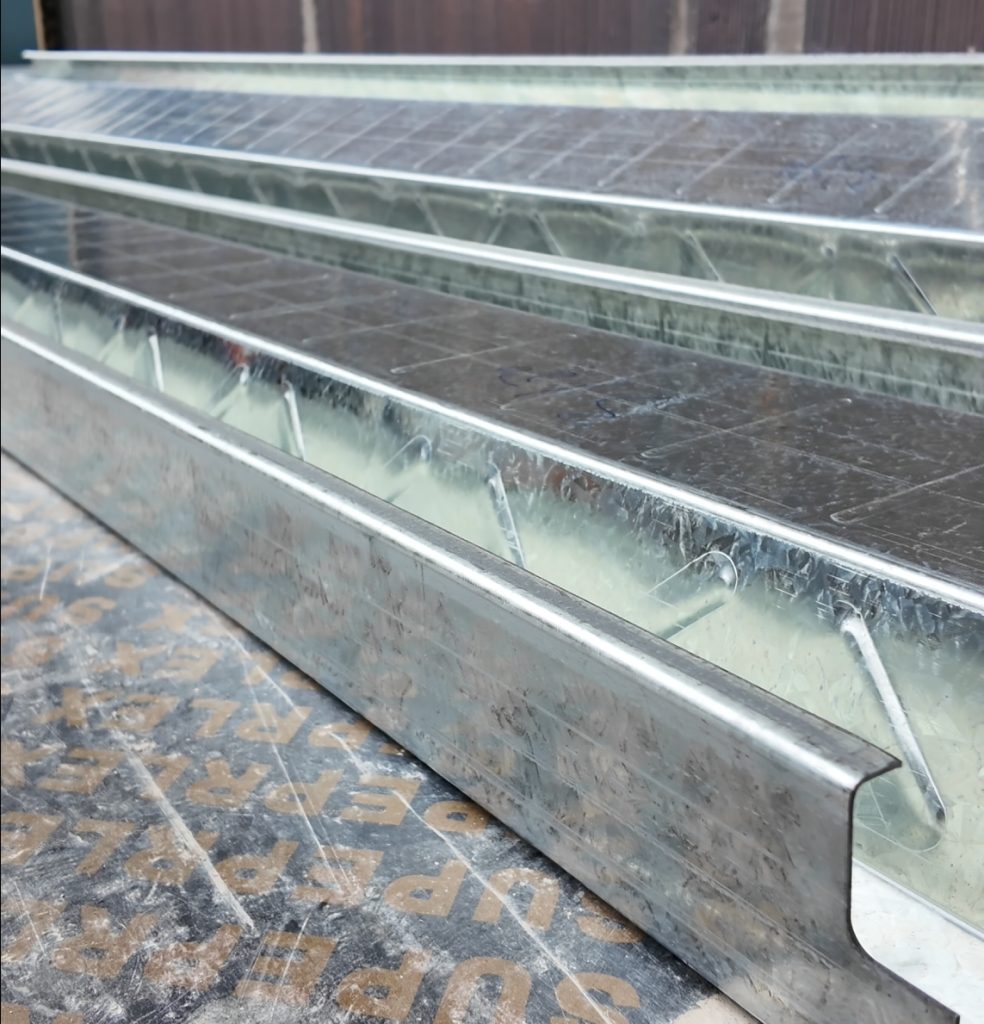

TD板為雙面275g/㎡高鍍鋅材料
6.結構設計不匹配裝飾需求設計粗放
傳統方案圖紙一般由廠家或者第三方結構設計院設計，前者由于設計水平有限，無法從全局的視角考慮裝飾銜接、面層做法、工藝優化等細節問題，僅僅只能提供基礎的排版布局圖紙，這樣最終的完成效果就必然達不到提升產品力的目的。后者則由于讓設計院“殺雞用牛刀”，結構用鋼量過大，成本下不來。其實夾層搭建麻雀雖小五臟俱全，門門道道很多，這時專業團隊的專業性就體現出來了。TD-LOFT作為一款專業的夾層搭建系統，由鋼結構專家研發，并配備專業的設計師和施工隊，經過五年的運營，在控制成本和提升效果方面積累了豐富的經驗。

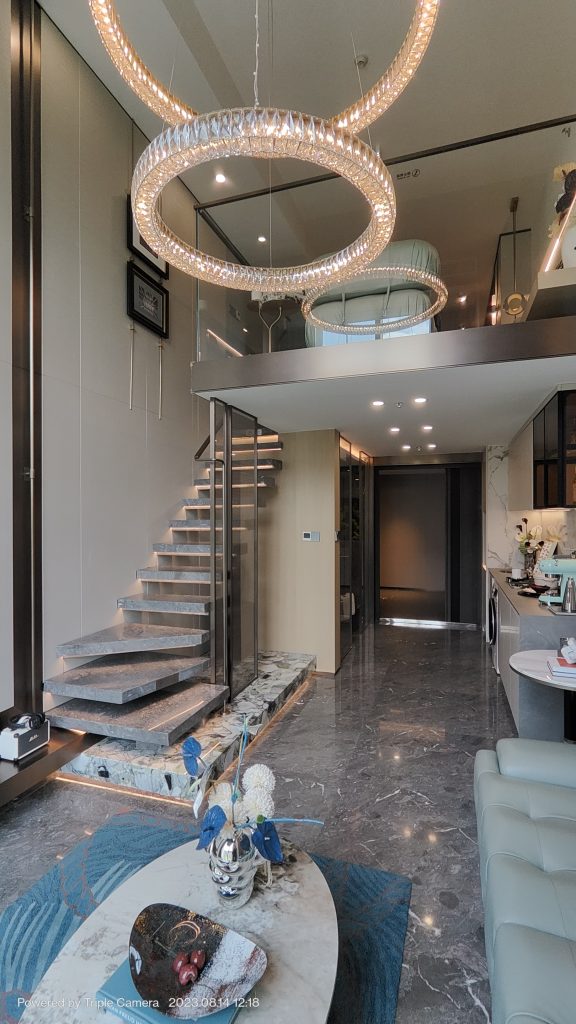

某高端公寓項目，采用TD-loft工藝,優化設計提升產品力
最好的解決方案其實就是廠家和設計院的角色合二為一，TD-LOFT工藝本身就是知名鋼結構設計院研發的產品，同時自身又是落地廠家，會充分考慮方案的綜合成本，控制在最優的成本下做出最好的效果。業主借助專業細分的廠商能力，一次性打通技術、產品、設計、施工的全部障礙。
最好的解決方案其實就是廠家和設計院的角色合二為一，TD-LOFT工藝本身就是知名鋼結構設計院研發的產品，同時自身又是落地廠家，會充分考慮方案的綜合成本，控制在最優的成本下做出最好的效果。業主借助專業細分的廠商能力，一次性打通技術、產品、設計、施工的全部障礙。

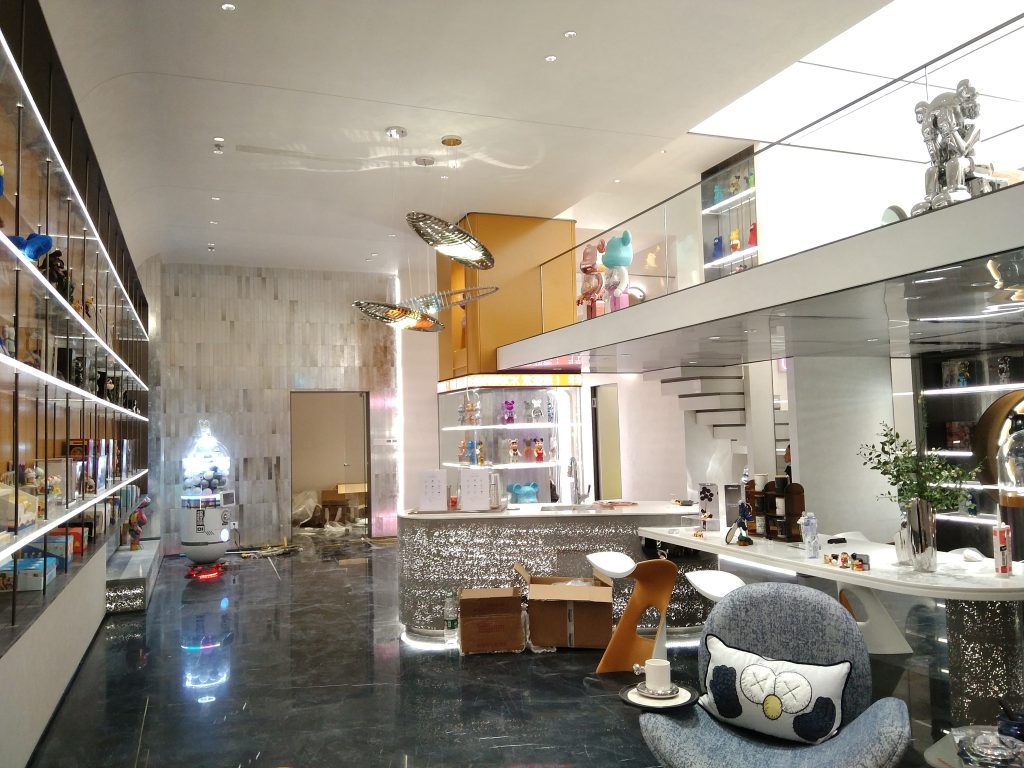

某地產展示區，采用TD-LOFT工藝，品質設計
結語

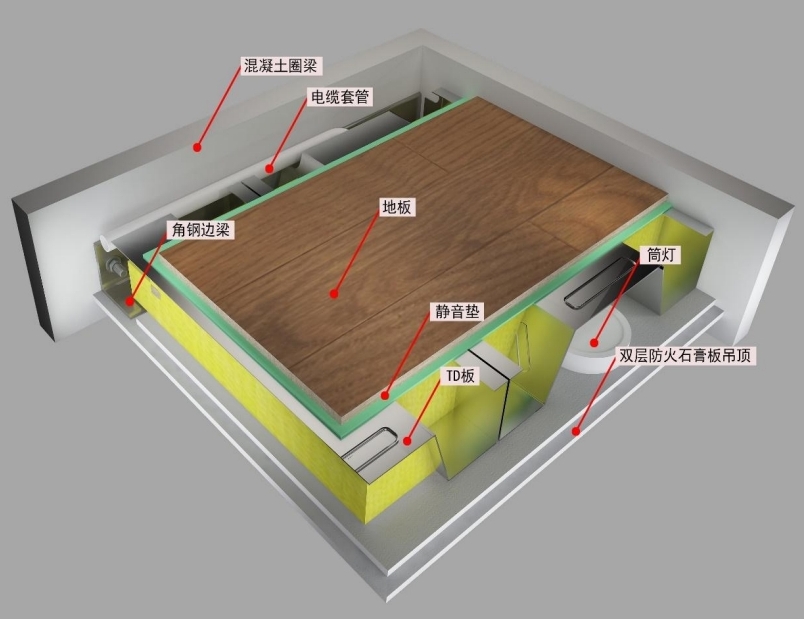

TD-loft夾層樓板剖切示意
建筑作為一個存在數千年的傳統行業，各種新技術也在不斷進步，對于一些細分領域，一些專業化的方案也在逐漸形成技術優勢。對于夾層搭建這類大學教材上沒有的領域，針對性的技術創新就顯得尤為重要。TD-LOFT超薄夾層系統正是針對夾層搭建開發的專用系統。對于全國辦公樓銷售情況不佳等各類現狀，將存量項目通過創新工藝快速搭建成公寓類產品，不失為一種思路，既能實現去除存量，又為城市里的年輕打工人提供了一種低門檻但居住體驗良好的選擇。
