- 項目背景
中富杭蕭鋼結構裝配式建筑產業園是湖南省100個重點產業項目之一，按照“標準化設計、工廠化生產、裝配化施工、成品化裝修、信息化管理、智能化應用”的理念傾力打造，力爭將產業園建設成為我國中部地區鋼結構裝配式建筑產業示范基地。
剛完工的綜合樓項目為地上6層，層高3.5m，結構總高度22.550m，建筑面積4489m2。結構采用在預制裝配和抗震性能兩方面都具有獨特優勢的分層裝配支撐鋼框架體系，由同濟大學王偉教授團隊和上海泰大旗下喜鵲房屋聯合體設計完成。項目首層采用了大空間設計，通過分層裝配體系的獨特優勢采用貫通梁與上部密柱框架進行轉換，并對上部結構進行了優化布置，對關鍵節點進行了試驗驗證。該項目結構用鋼量僅40kg/m2，從結構的角度，其造價已經低于傳統結構形式，具備良好的市場競爭力。
▲ 建筑效果圖

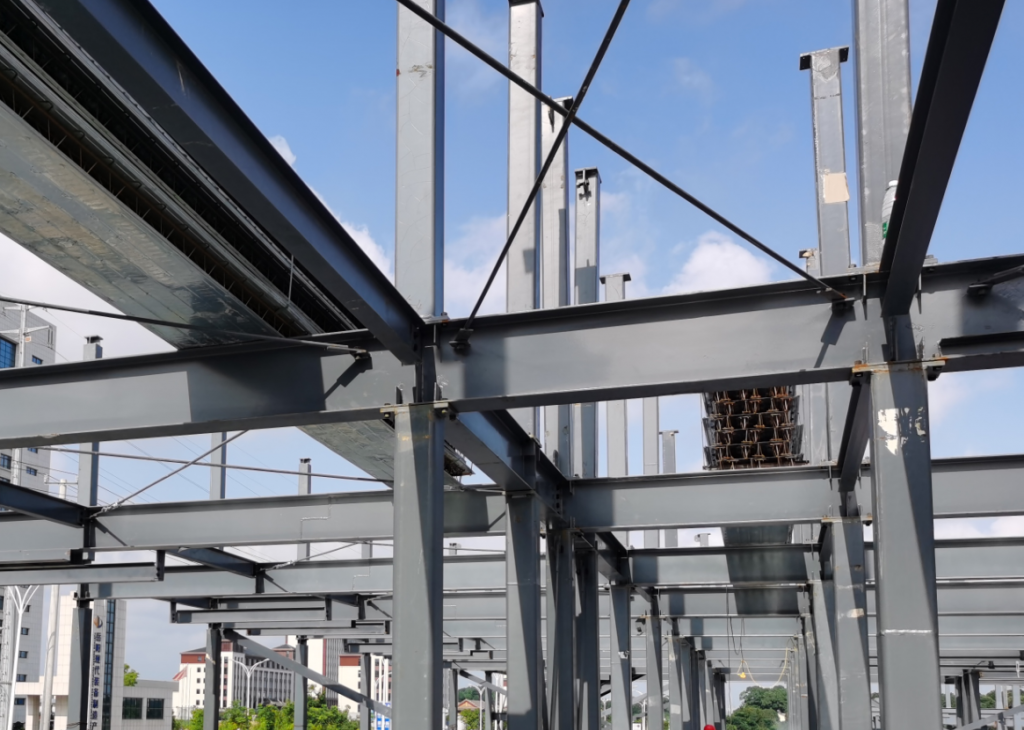

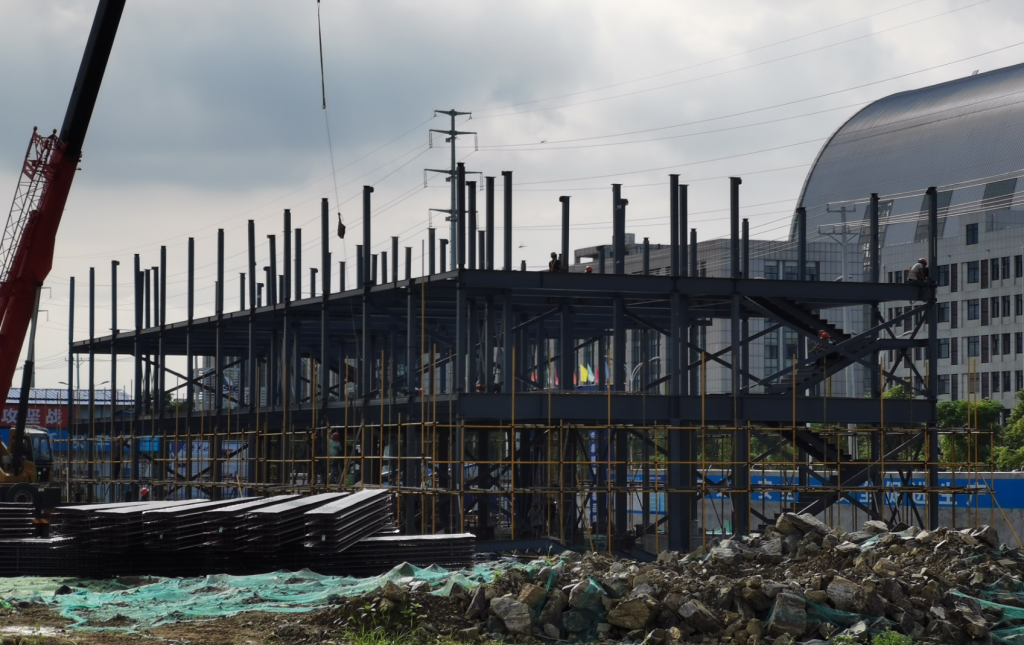

▲ 分層裝配結構安裝
▲ 樓板鋪設

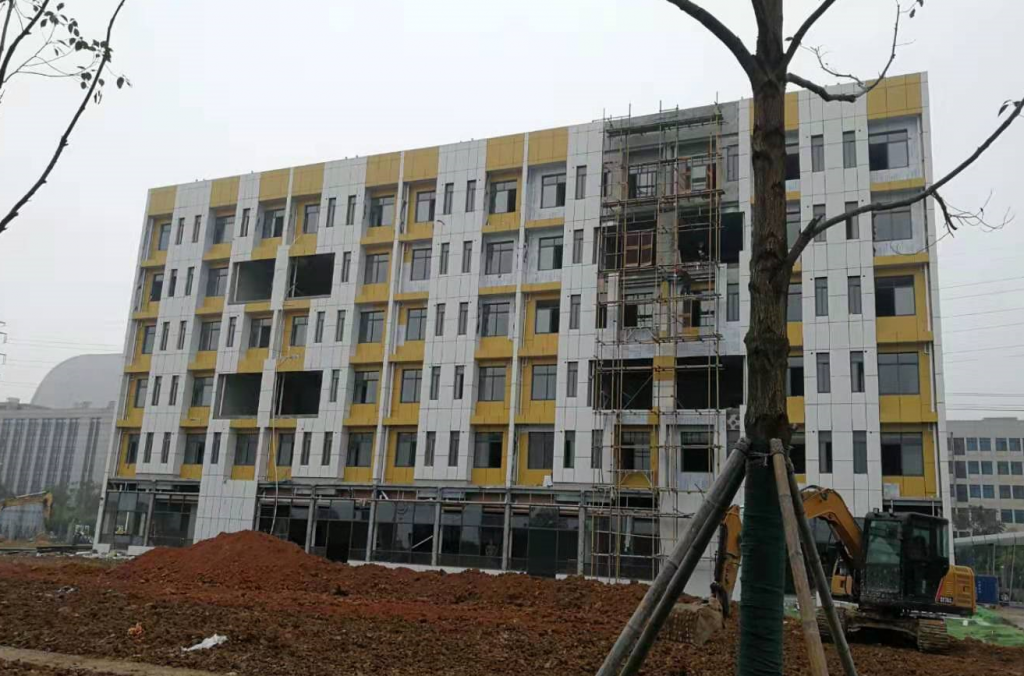

▲ 外墻安裝

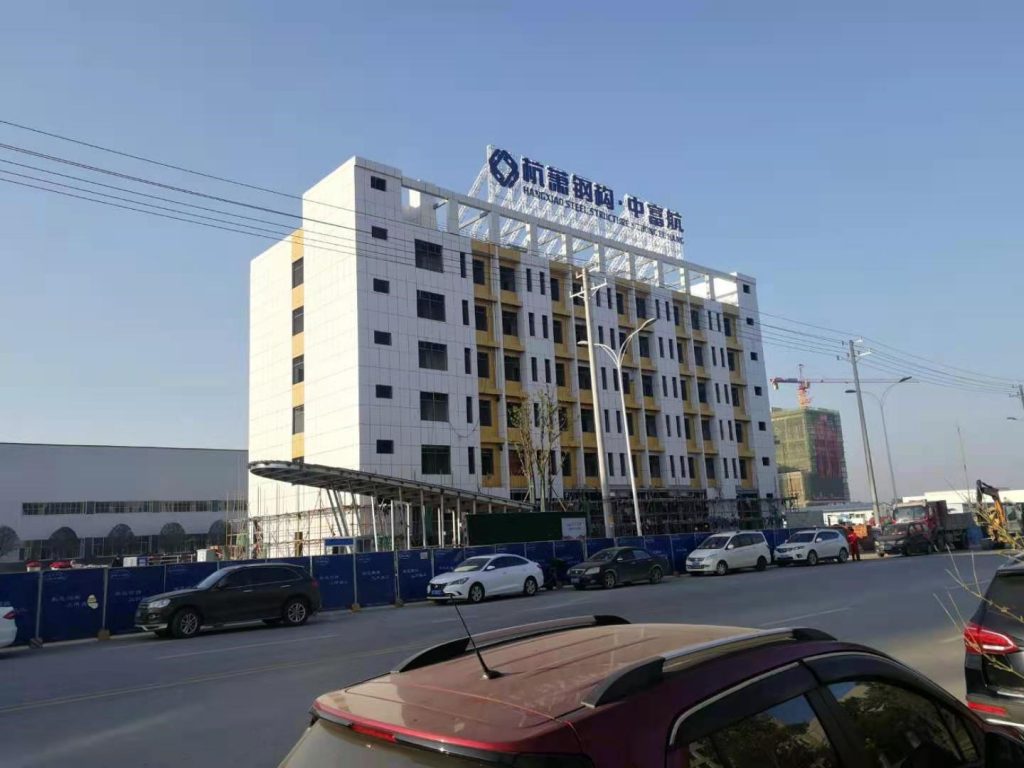

▲ 完工照片
- 分層裝配式鋼結構體系技術創新
分層裝配支撐鋼框架結構體系突破柱構件上下貫通、梁構件連接于柱側的傳統鋼框架結構形式，創造性的采用具有較強剛度和抗彎承載力的梁構件貫通，柱構件長度為樓層高度并通過全螺栓連接于梁的結構形式，從而實現如下獨有的綜合優勢：
- 現場免焊裝配，承載效率高，用鋼量極??；
- 柱截面小，可內嵌于墻體內，解決凸梁凸柱；
- 加工簡便，標準化程度高，安裝極快速；
- 傳力路徑清晰，設計便捷；
- 抗震性能優越，地震后功能可恢復，可實現抗震韌性。
該體系尤其適用于6層及以下的裝配式公共建筑和民用建筑，已在我國12個省區近50余項公共建筑、公寓建筑、文旅建筑、高端別墅、扶貧搬遷、鄉村振興、特色小鎮等項目中得到規模化應用，產生了良好的經濟和社會效益，顯著提升了我國地震區低多層房屋的工業化建造水平、抗震安全性和城鄉韌性。由同濟大學王偉教授主編、上海泰大建筑科技有限公司（喜鵲房屋）參編的《分層裝配支撐鋼框架房屋技術規程》（T/CECS 598-2019）已于2019年12月1日正式頒布施行，用于指導該類結構體系的設計和建造。

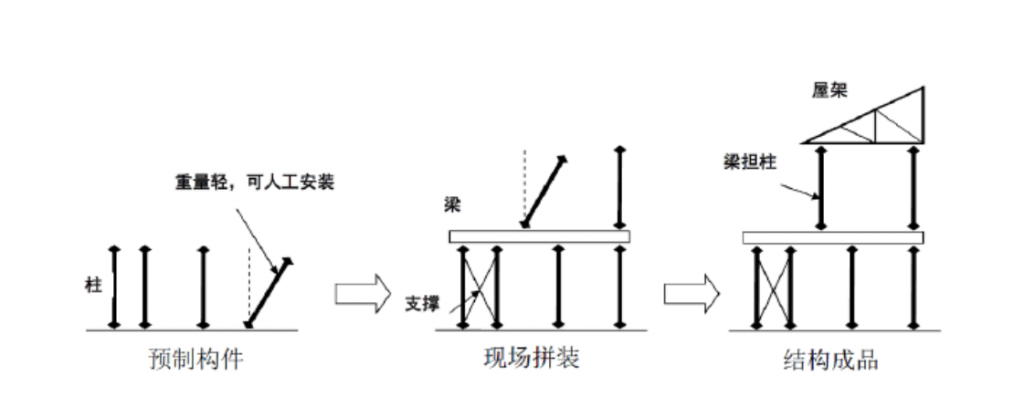

▲ 分層裝配安裝工法

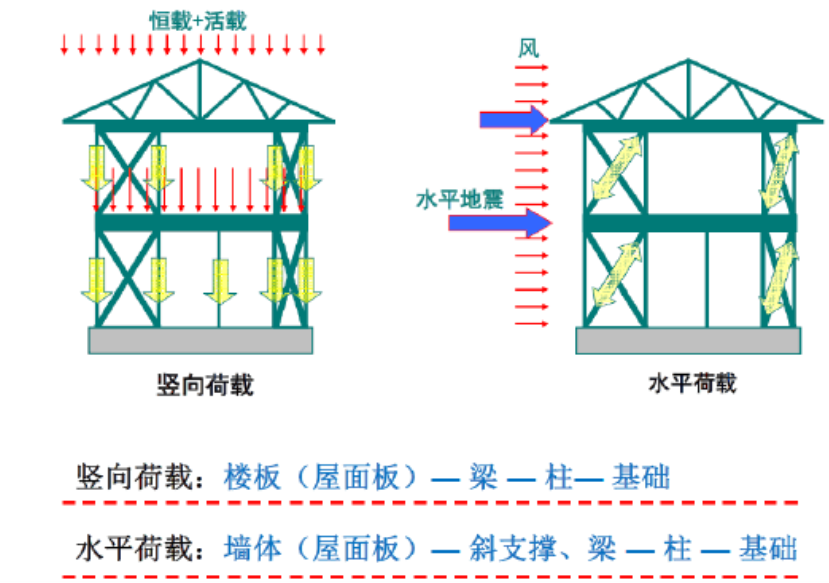

▲ 傳力路徑
▲ 《分層裝配支撐鋼框架房屋技術規程》（T/CECS 598-2019）
