LOFT戶型由于其對于空間的有效利用，越來越受到歡迎。為了將夾層的厚度做到最薄，喜鵲屋專門研發了超薄夾層系統TD-LOFT，完成厚度只有125mm。那么TD-LOFT是如何做到超薄的呢？本文將給大家坐出詳細介紹。
常規做法探究：
常規做法1：鋼梁+花紋鋼板方案
該方案采用鋼梁作為受力構件，構造做法如下：
裝飾面層——50mm細石混凝土——5mm花紋鋼板——鋼梁——防火石膏板吊頂。對于常規的4m的開間，此做法的總厚度需要達到280mm左右。即使采用密肋梁，總厚度也不會達到200mm。
常規做法2：鋼梁+水泥纖維板方案
該方案采用鋼梁作為受力構件，構造做法如下：
裝飾面層——25mm水泥壓力板——鋼梁——防火石膏板吊頂
該方案比前述方案有所改進，但厚度也至少需要160mm左右。而且造價高，水泥壓力板作為脆性材料使用在樓板上有風險（ 住宅規范強制性條文不允許纖維水泥板用于樓面 ）。
綜上不難看出常規的LOFT夾層做法中，都存在夾層樓板系統本身厚度過大且造價高的問題。LOFT戶型的總層高一般為4.2或4.5米，若夾層樓板本身厚度過大，則留給使用者的使用高度就會大大縮水，對于身高稍高的人來說，會產生較大的壓抑感與不適感。
TD-LOFT夾層系統：

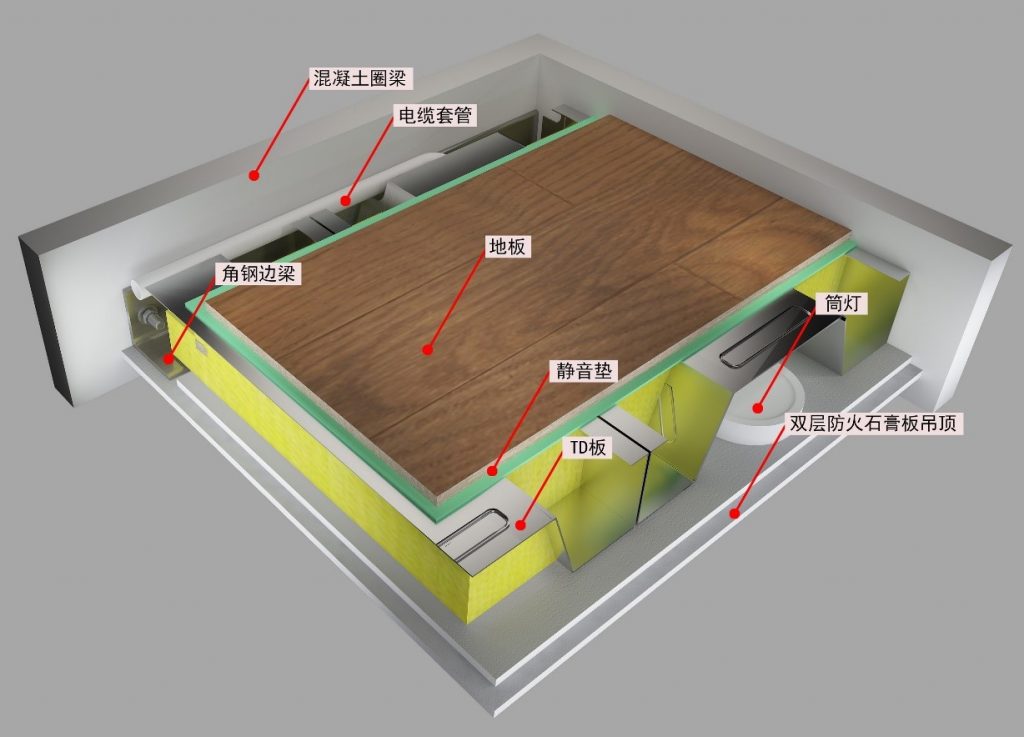

TD-LOFT夾層系統就是從這樣的角度出發，專為LOFT夾層開發出創新型的夾層樓板系統。TD-LOFT夾層系統是干式作業的樓層系統，采用擁有創新專利的波紋鋼板作為受力構件，綜合了裝飾面層、防水、防火、隔音等各項功能。在常規跨度情況下，TD-LOFT夾層樓板完成厚度為125mm。收邊、衛生間、管井、樓梯、隔音和預埋件等均有相應的處理方案。
方案對比：
性能指標對比
| 項次 | 鋼梁+花紋鋼板+現澆砼 | TD-LOFT | 備注 |
| 總厚度 | 160mm | 125mm | 不含吊頂及裝飾面層 |
| 自重 | 200kg/㎡ | 70kg/㎡ | |
| 防火性能 | 需防火涂料或吊頂 | 雙層防火石膏板吊頂 | |
| 造價* | 570元/㎡ | 420元/㎡ | 不含吊頂及裝飾面層 |
| 隔音性能 | 良 | 良 | |
| 震動舒適度 | 優 | 優 | |
| 防水性能 | 優 | 良/優 | |
| 施工便利性及施工速度 | 有濕作業，較慢 | 現場無濕作業，無鋼梁連接，快速 | |
| 施工垂直運輸便利性 | 構件量多 | 構件量較少 | |
| 耐久性 | 油漆防腐 | 壓型鋼板為鍍鋅，耐久性超150年 |
相較于傳統常規的夾層技術，TD-LOFT超薄夾層優勢明顯：樓板系統完成厚度減薄40%，自重降低70%，工期減少60%，免維護年限提升300%，造價節省30%。
TD-LOFT專利樓板：

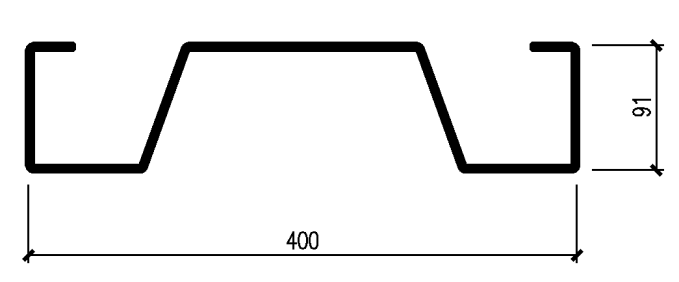

我們?yōu)槌A層系統研發了專用LOFT樓承板：TD-91版型，如下圖所示。
TD-LOFT夾層系統為什么做得這么薄？
1、首先，TD-LOFT使用的壓型鋼板為板式結構，而傳統夾層為梁板式結構，這樣通過受力離散化，降低了結構的厚度；
2、其次，TD-LOFT專用壓型鋼板之上設計為可以直接鋪設木地板，無需傳統做法的現澆混凝土或者水泥壓力板，進一步減小了樓板厚度；
3、再次，TD-LOFT專用壓型鋼板底部防火石膏板直接可以固定在壓型鋼板底部（板肋模數與石膏板一致），省卻石膏板的龍骨，節省了厚度；
4、最后，TD-LOFT專用壓型鋼板底部設置了線纜槽和燈槽，線纜和燈具不占用建筑厚度。
通過以上這些精心設計，夾層系統得以做到超??！
TD-LOFT已完成項目現場照片：
